DM350 Kaynak Kaynağı ile 6 Eksen Kullanılmış Kaynak Robotu Mag Tig Mig Kaynak Robotu
Ürün ayrıntıları:
| Menşe yeri: | Şangay, Çin |
| Marka adı: | OTC |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | ark kaynak robotu FD-V8 6 eksenli mag tig mig kaynak robotu OTC için DM350 kaynak kaynak paketi ile |
| Yetenek temini: | Ayda 20 Takım/Takım |
|
Detay Bilgi |
|||
| Şart: | Yeni | Makine tipi: | Kaynak Robotu |
|---|---|---|---|
| Uygulanabilir Endüstriler: | Oteller, Konfeksiyon Mağazaları, İnşaat Malzemesi Mağazaları, Makine Tamirhaneleri, Üretim Tesisi, Y | Showroom Konumu: | Hiçbiri |
| Video çıkış denetimi: | Sağlanan | Makine Test Raporu: | Sağlanan |
| Pazarlama Türü: | Sıradan Ürün | Çekirdek bileşenlerin garantisi: | 1 yıl |
| Ana bileşenler: | PLC, Basınçlı kap, Dişli | Garanti: | 1 yıl |
| Anahtar satış noktaları: | Ünlü marka PLC | Ağırlık (kg): | 321 |
| Gerilim: | 200-600V | Akım: | 40 |
| Anma görev döngüsü: | %60 | kullanım: | kaynak, Kaynak için |
| Satış sonrası hizmet sağlanır: | FD-V8 6 eksenli kaynak robotik kol r OTC | Tip: | robot |
| modeli: | FD-V8 | Ulaşmak: | 3508 mm |
| yük: | 4kg | Konum tekrarlanabilirliği RP (mm): | 0.08 |
| eksenler: | 7 | Ürün adı: | OTC Kaynak Robotu |
| Ağırlık: | 321kg | Liman: | Şanghay |
| Vurgulamak: | 6 eksenli Kaynak Robotu Mag Tig,OTC Kullanılmış ark kaynak robotu,4kg Yük Kullanılmış Kaynak Robotu |
||
Ürün Açıklaması

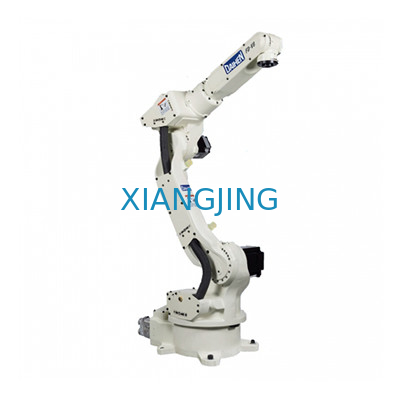

DM350 kaynak kaynağı ile OTC için kullanılan ark kaynak robotu FD-V8 6 eksenli mag tig mig kaynak robotu
Özellik:
- Endüstrinin en yüksek hızları nedeniyle çevrim süreleri azalır.
- İnceltilmiş alt kol ve azaltılmış dönüş yarıçapı
- Jigler veya iş parçaları ile etkileşimin önlenmesi.
- Senkro beslemeli kaynak için gerekli tüm kablolar da alt kolda yapılmıştır.
| Şartname | Değer |
|---|---|
| Eksen Sayısı | 6 |
| Maksimum Yük Kapasitesi | 8 kg |
| Konumsal Tekrarlanabilirlik | ± 0,08 mm |
| Sürücü Kapasitesi | 3016 W |
| Çalışma Aralığı, Kol, J1 (Dönme) | ± 170° (±50°) |
| Çalışma Aralığı, Kol, J2 (Alt Kol) | - 155° ila + 90° |
| Çalışma Aralığı, Kol, J3 (Üst Kol) | - 170° ila + 190° |
| Çalışma Aralığı, Bilek, J4 (Swing) | ± 180° |
| Çalışma Aralığı, Bilek, J5 (Bükme) | - 50° ila + 230° |
| Çalışma Aralığı, Bilek, J6 (Büküm) | ± 360° |
| Maksimum Hız, Kol, J1 (Dönme) | 4,19 rad/s (240°/s) (3,32 rad/s (190°/s) |
| Maksimum Hız, Kol, J2 (Alt Kol) | 4,19 rad/s (240°/s) |
| Maksimum Hız, Kol, J3 (Üst Kol) | 4.01 rad/s (230°/s) |
| Maksimum Hız, Bilek, J4 (Salıncak) | 7,50 rad/s (430°/s) |
| Maksimum Hız, Bilek, J5 (Bükme) | 7,50 rad/s (430°/s) |
| Maksimum Hız, Bilek, J6 (Büküm) | 11.00 rad/s (630°/s) |
| Bilek Yükü, İzin Verilen Moment, J4 (Swing) | 17.6 N*m |
| Bilek Yükü, İzin Verilen Moment, J5 (Bükme) | 17.6 N*m |
| Bilek Yükü, İzin Verilen Moment, J6 (Büküm) | 7.8 N*m |
| Bilek Yükü, İzin Verilen Atalet Momenti, J4 (Swing) | 0,43 kg*m² |
| Bilek Yükü, İzin Verilen Atalet Momenti, J5 (Bükme) | 0,43 kg*m² |
| Bilek Yükü, İzin Verilen Atalet Momenti, J6 (Büküm) | 0,09 kg*m² |
| Kol operasyonu kesit alanı | 3.11 m² x 340° |
| Çevre koşulları | 0~45°C, %20 ~ 80 Bağıl Nem (Yoğuşmasız) |
| Yığın | 140 kg |
| Üst kol taşıma kapasitesi | 10 kg |
| Kurulum türü | Zemin / Tavan / Duvar |
| Boya rengi | Beyaz (Munsell notasyonu 10GY 9/1) |
FD-V8 6 eksenli robotumuz Ark ve TIG kaynağı, havalı plazma kesme ve malzeme işleme uygulamaları için uygundur.
ROBOT MANİPÜLATÖRÜ
• Bağımsız mafsallı kol ile geniş bir çalışma aralığı sunar
• Tüm OTC DAIHEN marka kaynak güç kaynaklarıyla kesintisiz dijital bağlantı
• Geliştirilmiş titreşim kısıtlama kontrolü, sorunsuz robot hareketi sağlar
• Ark kaynağı için dahili mekanik şok sensörü
• Tek kaynak teknolojisi – tüm bileşenler OTC Daihen tarafından üretilmiştir
• Çok yönlü tasarım birçok uygulamayı destekler
FD11 ROBOT KONTROL CİHAZI
• Windows XP tabanlı açık mimari
• Geniş hafıza kapasitesi ve 40 Giriş / 40 Çıkış kontrol sinyali
• Gelişmiş PLC işlevleri, doğrudan öğretme pandantifi aracılığıyla merdiven diyagramı düzenlemesine olanak tanır
• Ağ yetenekleri – Ethernet, DeviceNet ve PROFIBUS bağlantılarına bağlanır (ek donanım gerektirebilir)
ÖĞRETİM KOLYE
• Simge ekranları hızlı ve kolay öğretime yardımcı olur
• LED arka aydınlatmalı 640×480 VGA renkli ekran 65536 renkli ekran
• 3 konumlu etkinleştirme anahtarı daha fazla güvenlik sağlar
• Çoklu ekran işlevi, kullanıcının aynı anda 4 ekrana kadar görüntülemesini sağlar
• Eksiksiz talimat kılavuzları ile ekran üstü yardım işlevi
• Jog dial işlemi ile standart dokunmatik ekran
