OTC Kullanılmış Kaynak Robotu FD-B4S 7 Eksen Robot Kolu DM350 Tig Kaynak Makinaları
Ürün ayrıntıları:
| Menşe yeri: | Şangay, Çin |
| Marka adı: | OTC |
| Sertifika: | CE |
| Model numarası: | FD-B4S |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | $25,000.00/sets 1-9 sets |
| Ambalaj bilgileri: | Wodden kartonları veya müşterilerin gereksinimlerini karşılar |
| Teslim süresi: | 6-8 hafta |
| Yetenek temini: | Ayda 20 Takım/Takım |
|
Detay Bilgi |
|||
| Garanti: | 1 yıl | Özelleştirilmiş Destek: | OEM |
|---|---|---|---|
| Tip: | Kaynak Torcu, Robot | kullanım: | Kaynak için |
| modeli: | FD-B4S | Ulaşmak: | 1.4m |
| yük: | 4kg | Konum tekrarlanabilirliği RP (mm): | 0.08 |
| eksenler: | 7 | Ürün adı: | OTC Kaynak Robotu |
| Makine tipi: | Kaynak Robotu | Ağırlık: | 189kg |
| Vurgulamak: | OTC Kullanılan Kaynak Robotu FD-B4S,FD-B4S 7 eksenli robot kol,DM350 tig kaynak makineleri |
||
Ürün Açıklaması
satılık DM350 tig kaynak makineleri ile OTC için robotik kaynak FD-B4S 7 eksenli robot kol ve kaynak torçları
| Şartname | Değer |
|---|---|
| Eksen Sayısı | 7 |
| Maksimum Yük Kapasitesi | 4 kg |
| Konumsal Tekrarlanabilirlik | +/- 0,08 mm (Not 1) |
| Yatay Erişim | 1435 mm |
| Dikey Erişim | 2446mm |
| Sürücü Kapasitesi | 3550W |
| Çalışma Aralığı, Kol, J1 (Dönme) | +/- 170º |
| Çalışma Aralığı, Kol, J2 (Alt Kol) | -145º~+70º |
| Çalışma Aralığı, Kol, J3 (Üst Kol) | -170°~ +142.6° |
| Çalışma Aralığı, Bilek, J4 (Swing) | +/- 155° |
| Çalışma Aralığı, Bilek, J5 (Bükme) | -45°~ +225°(Not 2) |
| Çalışma Aralığı, Bilek, J6 (Büküm) | +/- 205° (Not 2) |
| Maksimum Hız, Kol, J1 (Dönme) | 3,66 rad/s {210°/s} |
| Maksimum Hız, Kol, J2 (Alt Kol) | 3,66 rad/s {210°/s} |
| Maksimum Hız, Kol, J3 (Üst Kol) | 3,66 rad/s {210°/s} |
| Maksimum Hız, Bilek, J4 (Salıncak) | 7,33 rad/s {420°/s} |
| Maksimum Hız, Bilek, J5 (Bükme) | 7,33 rad/s {420°/s} |
| Maksimum Hız, Bilek, J6 (Büküm) | 10,5 rad/sn {600°/sn} |
| Bilek Yükü, İzin Verilen Moment, J4 (Swing) | 10.1 N*m |
| Bilek Yükü, İzin Verilen Moment, J5 (Bükme) | 10.1 N*m |
| Bilek Yükü, İzin Verilen Moment, J6 (Büküm) | 2,94 N*m |
| Bilek Yükü, İzin Verilen Atalet Momenti, J4 (Swing) | 0,38 kg*m@2 |
| Bilek Yükü, İzin Verilen Atalet Momenti, J5 (Bükme) | 0,38 kg *m^2 |
| Bilek Yükü, İzin Verilen Atalet Momenti, J6 (Büküm) | 0,03 kg *m^2 |
| Kol operasyonu kesit alanı | 2,57 m^2 x 340° |
| Çevre koşulları | 0 ~ 45°C, 20 ~ 80 %RH (yoğuşmasız) |
| Yığın | 189 kg |
| Üst kol taşıma kapasitesi | 10 kg (Not 3) |
| Kurulum türü | Zemin tipi |
| Boya rengi | Beyaz (Munsell 10GY9/1) |

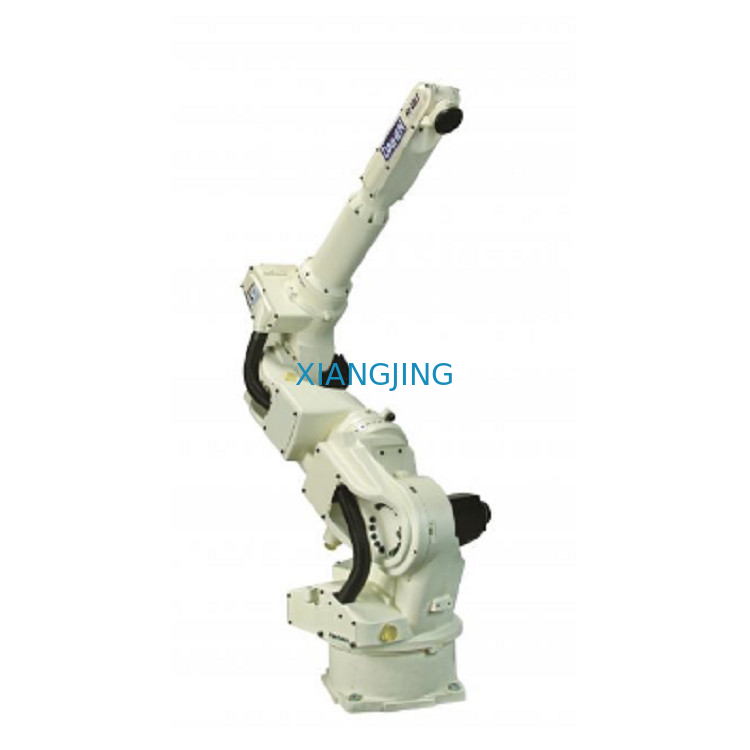

FD-B4S, 7 eksenli, kol boyunca, ark kaynak robotumuz, kalabalık kaynak bölgelerine sahip kısa ve orta erişimli dar alanlar için idealdir.Kol boyunca uzanan tasarım, ulaşılması zor veya kalabalık alanlarda hareketi veya takılmaları engelleyen dış kablolar veya kanallar olmadan ince bir manipülatör sağlar.
ARK KAYNAK ROBOT MANİPÜLATÖRÜ
• 7. eksenin döndürülmesi, kol sonu aletinin konumunu ve/veya tutumunu değiştirmeden parazitten kaçınmayı sağlar
• Artırılmış kaynak kalitesi ve programlama kolaylığı ile sonuçlanan kol sonu aletinin optimum açısını ve konumunu her zaman korur
• Bağımsız mafsallı kol ile geniş bir çalışma aralığı sunar
• Tüm OTC DAIHEN marka kaynak güç kaynaklarıyla kesintisiz dijital bağlantı
• Geliştirilmiş titreşim kısıtlama kontrolü, sorunsuz robot hareketi sağlar
• Dahili mekanik şok sensörü
• Tek kaynak teknolojisi – tüm bileşenler OTC Daihen tarafından üretilir.
• Çok yönlü tasarım çoğu kaynak uygulamasını destekler
FD11 ROBOT KONTROL CİHAZI
• Windows XP tabanlı açık mimari
• Geniş hafıza kapasitesi ve 40 Giriş / 40 Çıkış kontrol sinyali
• Gelişmiş PLC işlevleri, doğrudan öğretme pandantifi aracılığıyla merdiven diyagramı düzenlemesine olanak tanır
• Ağ yetenekleri – Ethernet, DeviceNet ve PROFIBUS bağlantılarına bağlanır (ek donanım gerektirebilir)
ÖĞRETİM KOLYE
• Simge ekranları hızlı ve kolay öğretime yardımcı olur
• LED arka aydınlatmalı 640×480 VGA renkli ekran 65536 renkli ekran
• 3 konumlu etkinleştirme anahtarı daha fazla güvenlik sağlar
• Çoklu ekran işlevi, kullanıcının aynı anda 4 ekrana kadar görüntülemesini sağlar
• Eksiksiz talimat kılavuzları ile ekran üstü yardım işlevi
• Jog dial işlemi ile standart dokunmatik ekran
